搪玻璃反應(yīng)釜瓷釉的質(zhì)量標(biāo)準(zhǔn)涵蓋物理性能、化學(xué)穩(wěn)定性及工藝完整性等核心指標(biāo)，具體如下：
一、基礎(chǔ)物理性能標(biāo)準(zhǔn)
1.瓷層厚度?
主體設(shè)備?：標(biāo)準(zhǔn)厚度 ?0.8-2.0mm?（公稱容積≥10000L時(shí)上限可至2.2mm，≥20000L時(shí)可至2.4mm）；
附件與攪拌器密封段?：允許 ?0.6-1.8mm?，需平滑過(guò)渡避免厚度突變。
2.外觀與表面質(zhì)量?
光潔度?：表面應(yīng)致密無(wú)縫、無(wú)釉瘤、鼓泡、雜質(zhì)及明顯色差，目視光潔如鏡；
無(wú)缺陷?：搪玻璃反應(yīng)釜焊縫處需平整無(wú)凸起，整體無(wú)凹坑或線狀發(fā)紋（尤其在法蘭、人孔等應(yīng)力集中部位）。
二、耐環(huán)境性能標(biāo)準(zhǔn)
1.耐腐蝕性?
耐酸性?：耐受20%鹽酸煮沸48小時(shí)，腐蝕速率≤1.0g/m2·d（優(yōu)等品≤0.9g/m2·d）；
耐堿性?：1N氫氧化鈉溶液（80℃/48h）腐蝕速率≤7.0g/m2·d（優(yōu)等品≤6.76g/m2·d）；
限制條件?：不適用于強(qiáng)堿、氫氟酸或180℃以上＞30%磷酸環(huán)境。
2.熱穩(wěn)定性?
操作溫度?：適用 ?-20℃~200℃?，冷熱急變溫差≥200℃（冷沖擊110℃，熱沖擊120℃）；
熱震測(cè)試?：-20℃至200℃循環(huán)5次無(wú)爆瓷。
3.機(jī)械強(qiáng)度?
耐沖擊性?：鋼球沖擊功（直徑30mm/112g）≥260×10?3J（優(yōu)等品≥282×10?3J）；
絕緣性?：20kV高頻電火花檢測(cè)無(wú)擊穿（瓷層≤2.0mm時(shí)用12kV）。
三、工藝與檢測(cè)標(biāo)準(zhǔn)
1.密著性能?
底釉需添加氧化鈷、氧化鎳等密著劑（2%-3%），確保釉層與鋼板結(jié)合強(qiáng)度；
燒成后無(wú)針孔、氣泡，經(jīng)電火花全覆蓋檢測(cè)合格。
2.缺陷防控?
燒成工藝?：底釉880-930℃/面釉820-900℃分段燒制，靜置≥15天釋放應(yīng)力防爆瓷；
變形控制?：反復(fù)燒成次數(shù)≤5-7次，避免搪玻璃反應(yīng)釜法蘭變形。

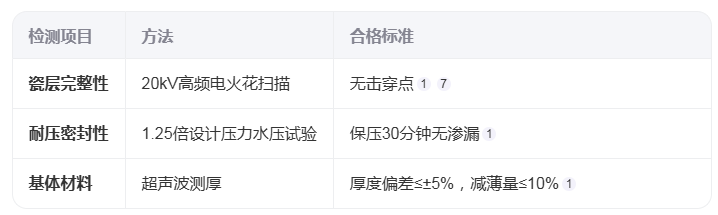

四、配套檢驗(yàn)標(biāo)準(zhǔn)
注：符合國(guó)家標(biāo)準(zhǔn) ?GB/T 25025-2019?（搪玻璃設(shè)備技術(shù)條件）、?GB/T 25026-2010?（閉式容器）及 ?GB 150?（壓力容器）要求，實(shí)際應(yīng)用中需結(jié)合設(shè)備容積、壓力工況動(dòng)態(tài)調(diào)整工藝參數(shù)。
.png)
